В сухом состоянии при
температуре 25±5 °C,
не более 0,037 Вт/(м•К)
Прочность
Выдерживает
до 10т на м2
6 причин использовать
термоплиты RAFINAD THERM
Низкая теплопроводность
Максимальная защита от холода. Всего 50 мм термоплиты RAFINAD заменяют 187,50 мм деревянного бруса. Экструзионный метод производства создает надежную теплоизоляцию, превращая каждый квадратный метр в надежный барьер для холода.
Устойчивость к влаге
Ваша теплоизоляция останется сухой. Минимальное водопоглощение предотвращает разрушение структуры материала. Влага не проникает внутрь термоплит, сохраняя их форму и теплоизоляционные свойства неизменными даже в сложных погодных условиях.
Специальная поверхность
Безупречное сцепление. Фрезерованная поверхность и микроканавки обеспечивает максимальный контакт с основанием. Снижает расход клеевых смесей и гарантирует надежную фиксацию на долгие годы.
Долговечность
Стойкость без компромиссов. Материал не подвержен гниению и разрушению под механическими нагрузками. Сохраняет свои свойства на протяжении всего срока службы здания, защищая вашу конструкцию десятилетиями.
Экологичность
Безопасность для вашего дома. Термоплиты производятся из материалов, прошедших строгий контроль качества. Идеальное решение для жилых помещений, где здоровье людей стоит на первом месте.
Простота монтажа
Профессиональный результат без лишних усилий. Лёгкий вес термоплит и точная геометрия каждого элемента делают установку быстрой и эффективной. Сокращает время монтажа и снижает трудозатраты.

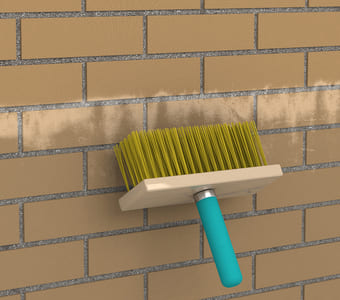

Подготовка поверхности стен
Очистка от пыли и грунтование при использовании клеевого состава на цементном вяжущем растворе. Или увлажнение поверхности при применении пенополиуретановой клей-пены
Шаг 2

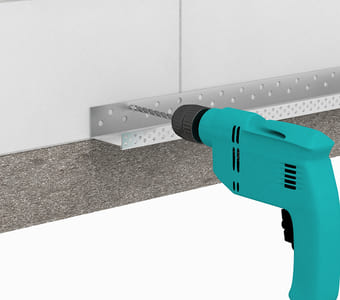

Установка профиля
Установка цокольного профиля в нижней части фасада при необходимости
Шаг 3
Нанесение клея на плиту
Нанесение клеевого состава на поверхность теплоизоляции RAFINAD
Шаг 4
Приклеивание плиты
Приклеивание термоплит RAFINAD THERM FACADE к подготовленной поверхности стен
Шаг 5

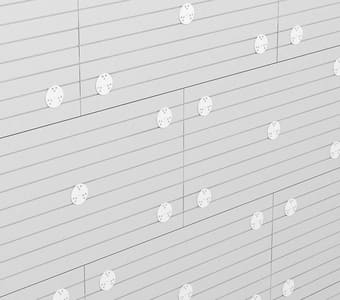

Дюбелирование термоплит RAFINAD THERM FACADE
Выполняется дюбелирование термоплит RAFINAD THERM FACADE согласно схеме анкерами с тарельчатыми дюбелями после высыхания клеевого слоя: на цементном вяжущем — спустя 24 часа, на пенополиуретановой основе — спустя 1-3 часам
Шаг 6

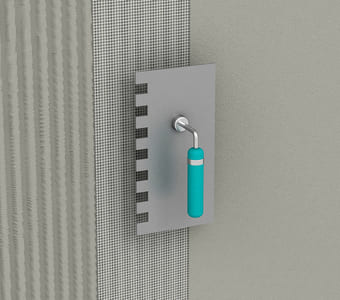

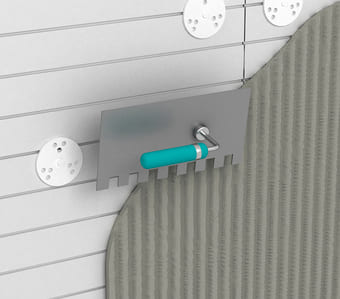

Нанесение базового слоя

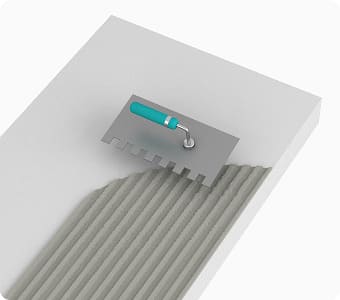

На термоплиту RAFINAD THERM FACADE наносят базовый слой с использованием цементного вяжущего. Это делается зубчатой стороной гладилки с размером зуба от 8 до 10 мм
Шаг 7
Установка фасадной сетки

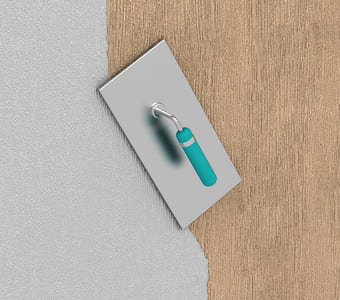

В базовый слой встраивается щелочностойкая фасадная сетка внахлест полотна на 10 см, после чего поверхность выравнивается гладкой стороной гладилки
Шаг 8

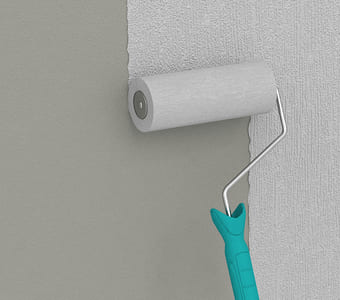

Нанесение грунта
После того как базовый армированный слой высохнет, на подготовленную поверхность наносят грунт
Шаг 9

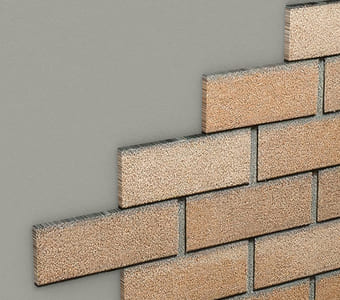

Приклеивание внешнего покрытия
Штучные элементы декоративно-защитного слоя приклеиваются с помощью плиточного клея

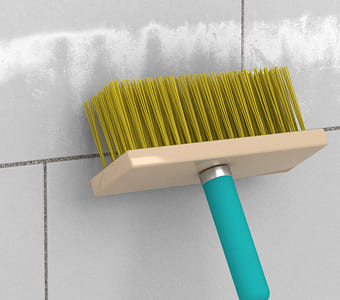

Подготовка поверхности стен
Очистка от пыли и остатков строительного раствора. Выравнивание поверхности ремонтными штукатурными смесями. Нанесение грунтовки
Шаг 2

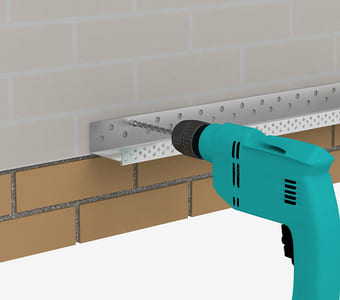

Установка профиля
Установка цокольного профиля в нижней части фасада при необходимости
Шаг 3

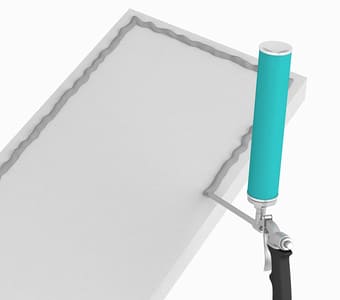

Нанесение клея на плиту
На плиты RAFINAD наносят клеевые смеси для пенополистирола сплошным
или контурно-маячковым методом
Шаг 4
Приклеивание плиты
Приклеивание термоплит RAFINAD THERM FACADE к подготовленной поверхности стен
Шаг 5
Дюбелирование термоплит RAFINAD THERM FACADE
Выполняется дюбелирование термоплит RAFINAD THERM FACADE согласно схеме анкерами с тарельчатыми дюбелями после высыхания клеевого слоя: на цементном вяжущем — спустя 24 часа, на пенополиуретановой основе — спустя 1-3 часам
Шаг 6
Нанесение базового слоя
На термоплиту RAFINAD THERM FACADE наносят базовый слой с использованием цементного вяжущего. Это делается зубчатой стороной гладилки с размером зуба от 8 до 10 мм
Шаг 7
Установка фасадной сетки
В базовый слой встраивается щелочностойкая фасадная сетка внахлест полотна на 10 см, после чего поверхность выравнивается гладкой стороной гладилки
Шаг 8

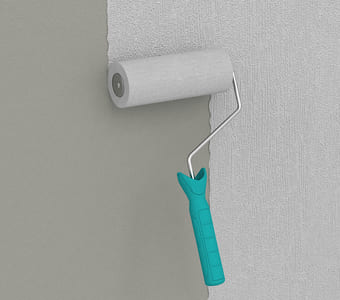

Нанесение грунта
После того как базовый армированный слой высохнет, на подготовленную поверхность наносят грунт
Шаг 9
Нанесение финишного слоя
Наносится декоративно-защитный финишный слой с заданной зернистостью и цветом. С помощью пластиковой гладилки формируется желаемая фактура

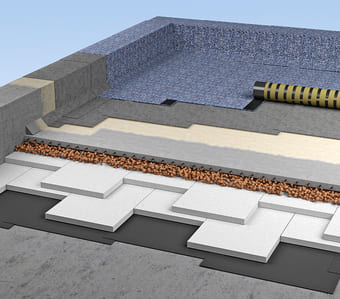

Утепление кровли
Рулонный битумосодержащий кровельный материал
Праймер и битумосодержащий кровельный рулонный материал
Армированная цементно-песчаная стяжка
Уклонообразующий слой из керамзитового гравия
Термоплиты RAFINAD THERM
Битумно-полимерный пароизоляционный материал
Железобетонное основание
Технология монтажа
Шаг 1

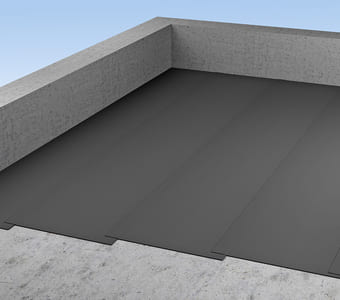

Монтаж пароизоляции
На несущее основание укладываем битумно-полимерный пароизоляционный материал
Шаг 2

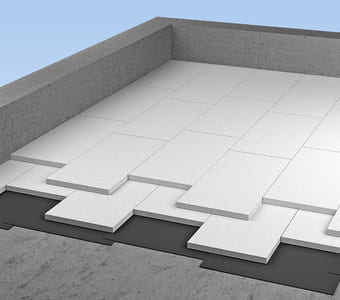

Укладка термоплит
Для обеспечения тепловой изоляции укладываем в разбежку термоплиты RAFINAD THERM
Шаг 3

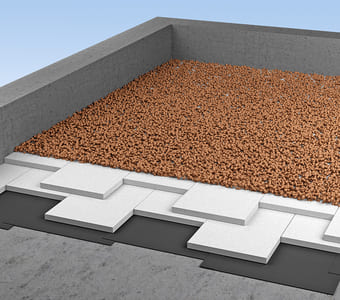

Формированиие уклона
Чтобы обеспечить необходимый уклон для стока воды , формируем уклонообразующий слой с помощью керамзита
Шаг 4

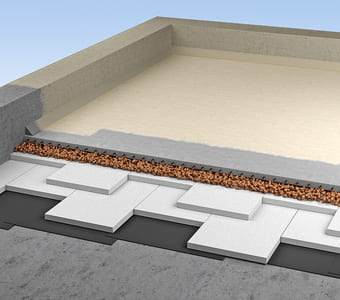

Укреление поверхности
Для укрепления поверхности , придания прочности и стабильности формируем армированную цементно-песчаную стяжку (не менее 50 мм)
Шаг 5
Нанесение праймера
Для улучшения сцепления материалов и подготовки поверхности для укладки следующих слоев наносим праймер. (ТЕХНОНИКОЛЬ №08 (быстросохнущий),
или праймер битумный ТЕХНОНИКОЛЬ № 01
Шаг 6
Укладка кровельного материала
В качестве нижнего слоя кровельного ковра укладываем материал для «дышащих» кровель с полосовой приклейкой к основанию, например , Унифлекс ВЕНТ ЭПВ. Он предотвращает образование вздутий и повышает прочность покрытия.
В качестве верхнего слоя – укладываем рулонный битумосодержащий кровельный материал (Техноэласт ДЕКОР ЭКП, Техноэласт К ЭКП, Техноэласт ПЛАМЯ СТОП). Данный материал защищает от внешних воздействий, придает кровле эстетичный вид
Утепление пола
с нагревательными элементами
Плитка на плиточном клее
Цементно-песчаная стяжка
Нагревательные элементы
Пароизоляционная пленка
Термоплита RAFINAD THERM
Железобетонное основание
Технология монтажа
Шаг 1

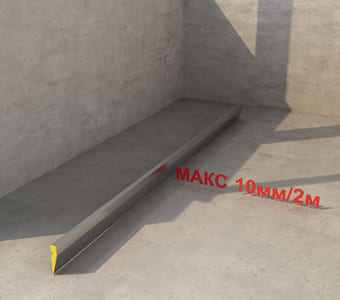

Выравнивание пола
Перед началом работ обязательно выровняйте поверхность пола. Рекомендуемый перепад — не более 10 мм на двухметровое правило
Шаг 2

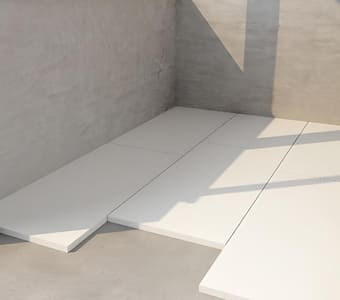

Укладка термоплит
Свободно уложите термоплиты RAFINAD THERM, совмещая кромки соседних плит. Плиты теплоизоляции укладываются со смещением швов
Шаг 3

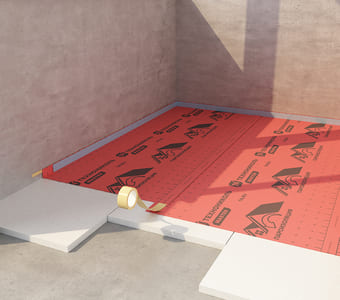

Монтаж пароизоляции
После укладки плит на пол смонтируйте пароизоляцию. Она должна быть уложена свободно по всей поверхности, а швы следует проклеить двухсторонней клейкой лентой с нахлестом не менее 100 мм.
По периметру пола смонтируйте демпферную ленту
Шаг 4

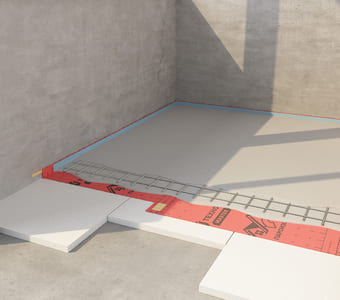

Укладка цементно-песчаной стяжки
После укладки XPS и пароизоляционного слоя поверх устраивают цементно-песчаную стяжку. В данной технологии пароизоляция выполняет дополнительную функцию защиты от проникновения «цементного молочка» в швы теплоизоляции при устройстве стяжки. Стяжку необходимо армировать или использовать армирующие добавки для бетона типа фиброволокна
Шаг 5

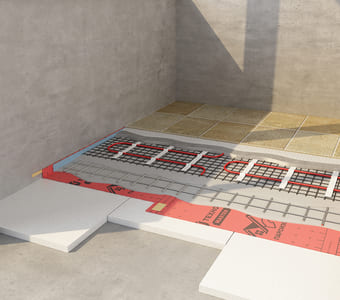

Установка нагревательных элементов
Расположите нагревательные элементы в среднем слое стяжки для обеспечения равномерного прогрева. Далее залейте самовыравнивающуюся стяжку
Шаг 6
Укладка финишного покрытия
Произведите укладку финишного покрытия. Оно может быть любым (плитка, ламинат, линолеум). Но в случае применения теплого пола рекомендуется выполнять финишное покрытие из керамогранита или плитки
Утепление пола
Финишное покрытие
Ламинат
Выравнивающая подложка
Сборная стяжка
Пароизоляционная пленка
Термоплита RAFINAD THERM
Железобетонное основание
Технология монтажа
Шаг 1
Выравнивание пола
Перед началом работ обязательно выровняйте поверхность пола. Рекомендуемый перепад — не более 10 мм на двухметровое правило
Шаг 2
Укладка термоплит
На подготовленное основание укладывается термоплита RAFINAD THERM. Плиты теплоизоляции укладываются со смещением швов. При необходимости повышения защиты от ударного шума под термоплиту дополнительно укладывают Геотекстиль иглопробивной ГЕОАКУСТИК 400
Шаг 3
Монтаж пароизоляции
После укладки плит на пол смонтируйте пароизоляцию. Она должна быть уложена свободно по всей поверхности, а швы следует проклеить двухсторонней клейкой лентой с нахлестом не менее 100 мм.
По периметру пола смонтируйте демпферную ленту
Шаг 4

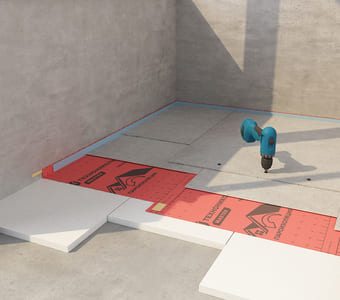

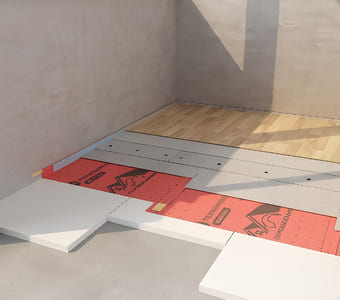

Укладка сборной стяжки
После укладки термоплиты RAFINAD THERM и пароизоляционного слоя на пол уложите распределительный слой из листов ГВЛ, СМЛ, ДСП. Он должен быть уложен в два слоя, с разбежкой швов и механически листы сборной стяжки скрепляются между собой
Шаг 5
Укладка финишного покрытия
Перед укладкой финишного покрытия - ламинат, линолеум, на распределительный слой укладывайте выравнивающую подложку

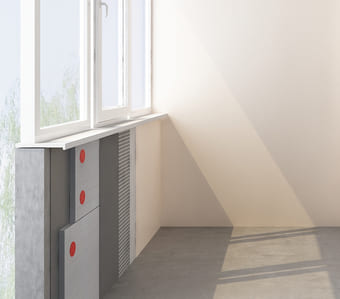

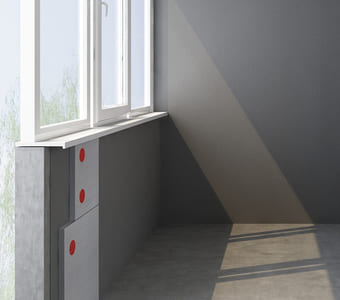

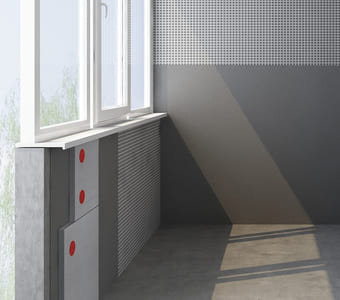

Утепление балкона
термоплитами RAFINAD THERM
Изолируемая стена
Грунтовка универсальная
Клей-пена для пенополистирола
Термоплиты RAFINAD THERM
Прижимная планка
Пленка пароизоляционная
Соединительная односторонняя лента
Внутреннаяя обшивка
Чистовая отделка
Технология монтажа
Шаг 1

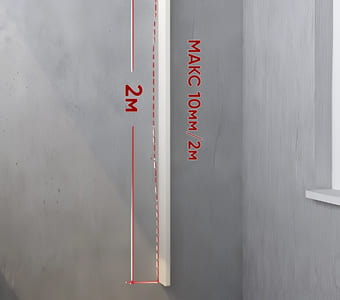

Выравнивание поверхности стен
Основание стен перед утеплением должно быть выровнено. Чтобы проверить это, возьмите 2-метровое правило. Рекомендуемый перепад – не более 10 мм на 2-метровое правило
Шаг 2

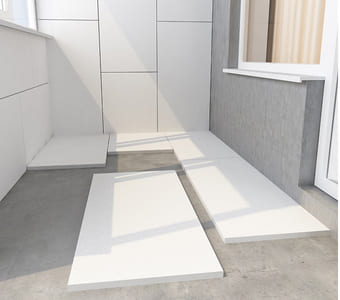

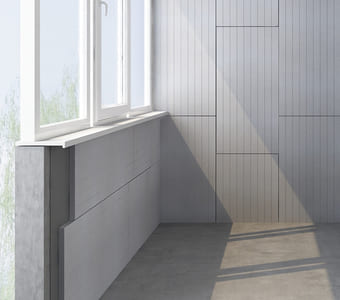

Установка термоплит
Используем термоплиты RAFINAD THERM, они уже имеют готовую фрезерованную поверхность и готовы к приклеиванию к основанию стены.
Для приклеивания используется клей-пена для пенополистирола или клеевая смесь с пометкой для пенополистирола
Шаг 3
Монтаж обрешетки
При устройстве теплоизоляции в 2 слоя, перед установкой второго слоя, необходимо смонтировать обрешетку из деревянных брусков толщиной, соответствующей толщине утеплителя второго слоя. Механически фиксируем бруски сквозь первый слой утеплителя к основанию . Шаг установки брусков равен ширине плит теплоизоляции – 600 мм
Шаг 4

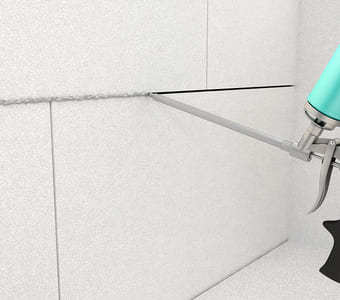

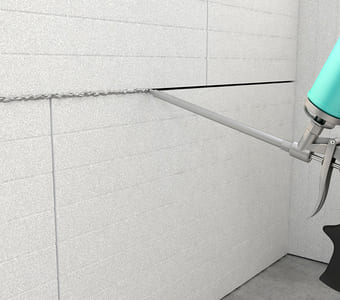

Нанесение клея
При необходимости швы и стыки более 2 мм заполнятся клей-пеной для пенополистирола.
Шаг 5

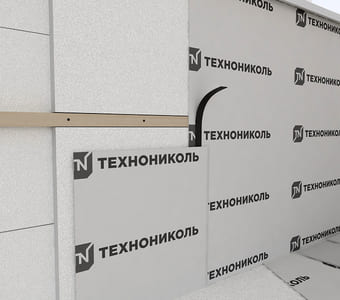

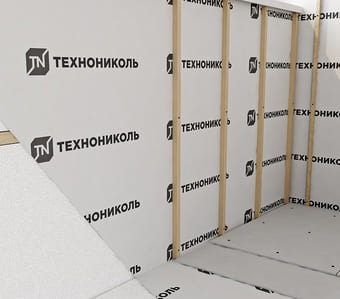

Укладка пароизоляции
После того, как швы запенены, а излишки клей-пены удалены, необходимо смонтировать герметичный пароизоляционый слой. Швы пароизоляционной плёнки должны быть проклеены с помощью специальной двусторонней клейкой ленты
Шаг 6
Обеспечение вентиляционного зазора
Перед монтажом финишного слоя (панелей МДФ, вагонки, пластиковых панелей) нужно организовать вентиляционный зазор, который обеспечивается с помощью контробрешетки из деревянных брусков Толщина зазора не менее 30-40 мм.
Шаг 7
Финишная отделка стен
Далее выполняется финишная декоративная отделка стен с помощью
пластиковых панелей, вагонки, ГКЛ листов.
Выравнивание поверхности стен
Основание стен перед утеплением должно быть выровнено. Чтобы проверить это, возьмите 2-метровое правило. Рекомендуемый перепад – не более 10 мм на 2-метровое правило
Шаг 2
Установка термоплит
Для приклеивания термоплит RAFINAD THERM FACADE используется клей-пена для пенополистирола или штукатурно-клеевая смесь с пометкой для пенополистирола. Основание стены перед приклейкой термоплит следует огрунтовать . Термоплиты уже имеют готовую фрезерованную поверхность и микроканавки с одной стороны. Готовы к приклеиванию и нанесению штукатурного слоя. Сторону с микроканавками применяем со стороны отделки базовым слоем штукатурки
Шаг 3
Нанесение клея
При необходимости швы и стыки более 2 мм заполнятся клей-пеной для пенополистирола
Шаг 4

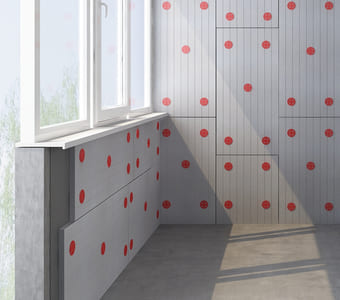

Дюбелирование термоплит
Через 24 часа после приклеивания термоплит RAFINAD THERM FACADE на стену необходимо дополнительно выполнить фиксацию плит фасадными дюбелями из расчета 4-5шт на плиту
Шаг 5
Нанесение штукатурного слоя
После дюбелирования производится нанесение базового штукатурного слоя, толщиной не менее 6мм с армированием фасадной сеткой
Шаг 6
Армирование стен
Армирование базового штукатурного слоя стен производится щелочестойкой фасадной сеткой, при этом сетка утапливается в толщу базового штукатурного слоя
Шаг 7
Финишная отделка
После высыхания базового слоя штукатурки стен наносим грунтовку и можно производить финишную отделку: покраску стен, приклейку обоев, или нанесение декоративного слоя штукатурки с последующим окрашиванием
